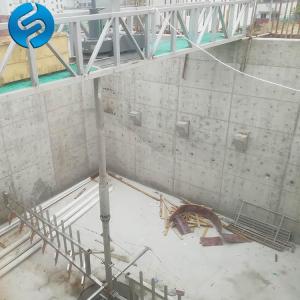

中心传动垂架式刮泥机由集渣斗1、刮渣板2、支架3、撇渣板4、导流筒5、驱动设备6、作业桥7、旋转竖架8、刮臂9、小刮板10、刮泥板11等组成。

高密沉淀池周边传动刮泥机工作原理：

污泥进入及泥槽，通过进泥排水槽均匀分布到整个池内，固定在旋转竖架上的刮臂在驱动设备带动下，绕池中心轴线旋转，将沉积在池底的污泥由刮泥板刮集至池中心集泥坑，同时设在刮臂上的纵向栅条起到搅拌作用，加速污泥沉淀，提高污泥浓缩效果，液面上的浮渣向随导流筒旋转的撇渣板和周边浮渣挡板构成的渐缩区域内集中，直至其关闭边—刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集渣斗排出池外。

启动前检查：

1、检查池内有无建筑垃圾等会影响设备运行的杂物

2、检查设备各部件是否完好，有无松动，是否紧固

3、检查刮渣板有无卡滞现象，并根据水深适当调节刮渣板深度

4、对电气系统进行深入检查

5、配备专业电工在现场

高密沉淀池刮泥机运行：

1、安装验收合格后方能运行

2、启动刮泥机后检查转向是否符合要求，运行是否匀速运动，待设备运行一圈后，确认设备运行是否正常

运行注意事项：

1、运行时检查刮泥机运动是否有异响或者明显振动，否则应停机检查原因，待消除后方可重新启动

2、刮泥机如若长时间不用，停机后再次开机需要放空池中的污水，人工清除沉积的污泥，方能重新启动
