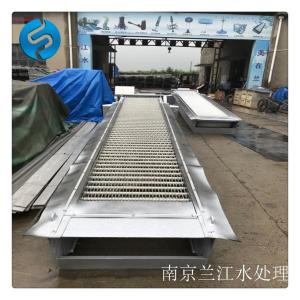

泵站回转式格栅清污机

产品的技术说明及其它：
1．供货范围
我方成套提供装配格栅除污机及安全、有效运行所需的附件：
驱动装置（电机、减速机）
链条
耙齿
链轮
导轮
支撑架体
清渣机构
所有联接附件、二次埋件、地脚螺栓
2．主要技术参数：

设备名称 泵站回转式格栅清污机
型号 GSHZ-1100×7.5
数量(台) 2
格栅间隙(mm) 20
渠宽(mm) 1100
渠深(m) 7.5
有效栅宽(mm) 900
安装角度 70°
功率 1.5KW
电机防护等级 IP55
绝缘等级 F级
电源 380V /50HZ/三相
3．用途
该机型为链传动耙齿回转式机械格栅除污机，适用于污水和雨水泵站及污水处理厂, 拦截和去除污水中较大杂质、漂浮物和悬浮物，减轻后续工序负荷。
4．构造及工作过程
回转式格栅除污机是由若干耙齿装配在回转链上，随着链条做回转运动，将栅前拦截的污物带出水面，并随着链条的回转运动将污物自卸到格栅后的输送机中，液体则通过耙齿间形成的栅隙流过去， 整个工作状态连续进行。
5．本公司产品特点
（1）结构紧凑，整机性能好，通水面积大，运行。
（2）操作简单，清污效果好，寿命长。
（3）维修方便，栅体水下部分无固定螺丝。
（4）格栅回转循环、捞渣、除污工作实行全自动控制。
（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养。
（6）每台清污机配置一套控制箱（户内）,电气元件全部采用国内外***产品，并可根据用户要求预留PLC接口。
（7）具有机械、电气双重过载保护装置。
A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。
B．电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。
（8）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。
（9）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；
（10）在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；
（11）当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。
（12）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。
（13）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。
6．材质
格栅框架        碳钢防腐
耙齿            不锈钢(SS304)
传动部件        不锈钢(SS304)
7． 验收标准
设计、制造、试验及验收均执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕。
8．其他技术说明
8.1出厂检测与验收
每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的***书和合格证。
设备出厂前，在厂内进行整机空载试运转，检验项目应包括：外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测。

8.2现场安装与验收
8.2.1设备到现场后，我方的技术代表到工作现场负责安装。
8.2.2在全部设备安装后，我方负责进行运行调试和现场测试，并进行工作现场培训。调试后，清污机空转试验不少于4小时。测试内容及测试结果满足标书的各项技术要求，并得到买方的认可。测试记录交予买方。如测试结果不符合要求，我方负责免费更换。现场测量工具由我方自备。

订货须知：

订货需明确所需自动格栅清污机,回转式格栅除污机的型号规格、沟深、沟宽、过水流量、机身长度、安装角度、耙齿间距、机架材质、耙齿材质等。
