框式搅拌机结构

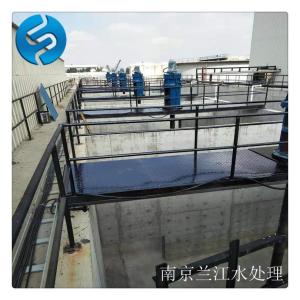

  絮凝池双层框式搅拌机与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接，只有小型的采用铸造或焊接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。

  搪玻璃搅拌罐中的锚式叶轮多是用钢制圆管或扁管焊接而成，其外壁搪玻璃。

注意事项：

1、JBK型框式搅拌机配置的减速机适于连续或断续工作制,依搅拌桨叶安装情况允许正时针方向运转或反时针方向运转，具体情况请参照设备旋转方向指示。

2、输入轴的额定转速为1500转/分或1000转/分。输出轴及输入轴的轴伸与其它零件配合时，绝不允许直接锤击，以防结构位置串动。

3、减速机输出轴不能承受较大的轴向力和径向力、联轴器与电机和减速机连接时应使轴线同心。

4、安装减速机前，卸下半联轴器上的螺栓，待电机、减速机在支座上就位固定后通电进行减速机试运转，试运转正常后，装上联轴器上的螺栓螺母并拧紧。此时方可进行整机空载试运转，运转正常后再加载运转。

5、絮凝池双层框式搅拌机本机以油浴润滑为主。小型减速机可采用油脂润滑。
