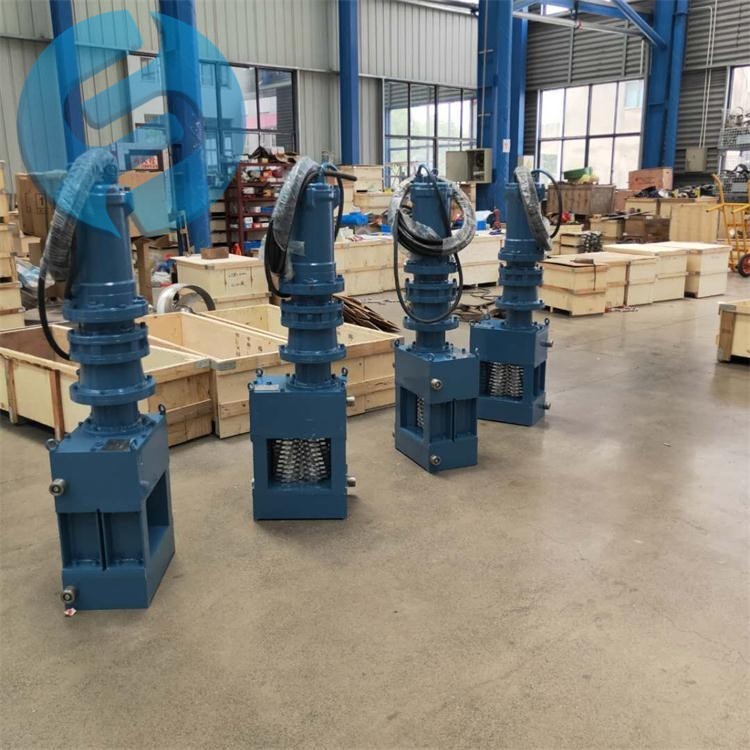

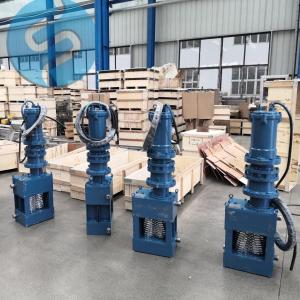

转鼓式格栅破碎机结构构成主要分成两个部分。动力传动系统和切割过水系统。动力传输系统主要包括电机和减速器。切割过水系统主要包括切削刀片组（主动、从动二组）和过水回转鼓（栅条）。动力系统与切割粉碎系统之间是由 连轴器 齿轮驱动。电动机通过减速器、齿轮、连轴器，转动切割机组和过水回转鼓。旋转鼓不断地在中间旋转，被刀群传达，刀群不断地切割来自水里面的杂物。

特点：

  1、优化设计的刀片，保证高效的切割能力和使用寿命。
  2、双鼓设计，过水流量大，可以满足大流量的应用场合。
  3、格栅间隙小，可达6mm，可有效保证切割尺寸。
  4、潜水电机减速机，提高了设备使用的可靠性。
  5、专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。

  6、潜水电机设计，有效防止转鼓过载破坏，提高系统可靠性。

转鼓式格栅破碎机选型要求及参数：

  粉碎格栅选择参数主要包含过水流量、栅栏前水位、垃圾量、水质等。鼓的高度和直径主要是由过水量决定的。选择电机主要考虑栅栏前水位，如果电机有可能浸泡在水中，则需要选择IP 68以上的电机。刀刃的形状和刀刃的高度主要根据垃圾的量来确定。刀具、转鼓栅及匡架的材质主要由下水水质确定。
