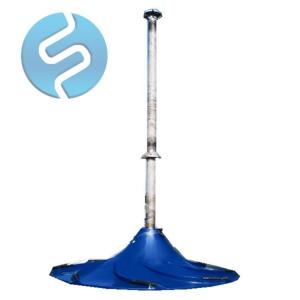

双曲面搅拌机桨叶采用45度折叶桨或翼形桨叶轮，其动力***。根据池型及搅拌工艺要求可采用单层、双层或多层桨叶，可使搅拌介质同时产生轴向、径向和环向流动，可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水力损失小，并可***适应搅拌介质比重、浓度、酸碱度、温度及粘度的变化，以满足各种搅拌工况的要求。

根据不同工况要求可采用普通唇形骨架油封或机械密封的密封形式，采用双端面机械密封时，机械密封动、静环在封闭的密封油室内由阻燃、耐侯的润滑油润滑并冷却，可有效可靠地对气体进行密封，即便是在严寒或风沙等恶劣环境工况下也能***地运行。

驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴间均采用法兰联接形式联接，搅拌轴由双列角接触推力球轴承和滑动轴承支承，具有足够的强度和刚度，并具有较高的稳定性。滑动轴承由油室内的润滑脂润滑，可确保设备长期***地运行。

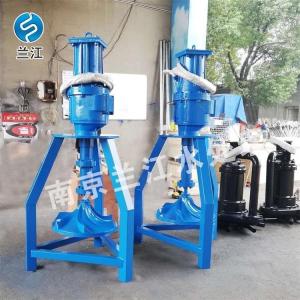

双曲面搅拌机工作原理：折桨式搅拌机由电机、减速机、轴、桨叶等组成，电动机驱动减速机，减速机输出轴驱动转轴带动桨叶旋转，达到搅拌的目的。

1、 整机采用减速机直接传动，结构简洁、紧凑，运行平稳，搅拌***。

2、 通过联轴器联接的搅拌机轴伸向池中，轴上装有搅拌叶片。

3、  驱动减速机电机可连续或间断运行，电机为户外型，电机的电流适合380V，3相， 50Hz，防护等级IP65，绝缘等级F级。采用NORD减速机，功率见技术参数表，变频调速。

4、  搅拌机的机座采用相当尺寸的碳钢板进行焊接形成一个刚性桁架支承结构，保证搅拌机能平稳地长期运转。

5、  搅拌机桨叶的设计充分利用电机传动的功率，搅拌效果佳，设备的结构、设计、 材料和制造确保设备的长期安全运行。

6、 减速箱所有结合面及输入输出轴密封处无明显渗漏。

7、 减速装置在各种设计工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。

8、 搅拌机轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。

9、  搅拌机运行稳定、噪声低；各运行部位有很好的润滑性或自润滑性，加油方便， 有良好的密封、防尘、防水、防腐蚀性能。

10、 搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。
