1、产品介绍

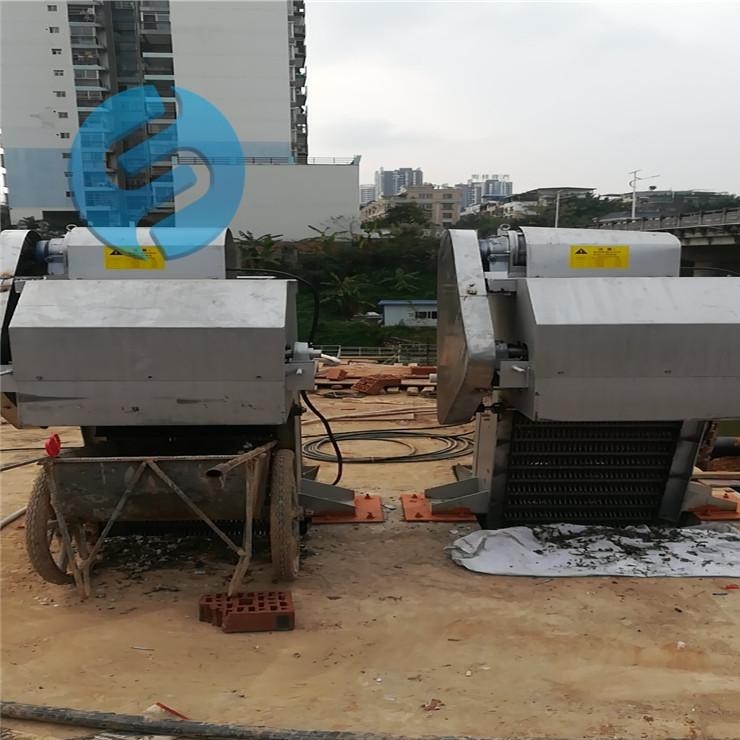

  循环齿耙式样格栅除污机是一种可以连续自动清除流体中各种形状的杂物，以固液分离为目的装置，它可以作为一种专用设备广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是目前我国 先进的固液分离设备，回转式机械格栅又称格栅除污机。

  2、结构和工作原理

  循环齿耙式样格栅除污机主要由驱动装置、耙齿机构、清刷机构等组成，由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

  耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

  按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。

  3、 安装调试说明

  （1）格栅除污机在起吊安装前应检查各预埋钢板位置、尺寸是否符合设备要求，应保证；

  A、格栅井两侧面与格栅井平面应垂直，其垂直度允差不得超过20mm。

  B、格栅井两侧应平行，其平行度不超过20mm。

  C、带锚脚的两预埋钢板平面应与格栅井顶部平台面平。

  （2）由于本机制作时没有提供沟的深度，格栅除污机放入沟内，校正角度后，把格栅支座底面放在基础上，侧面与格栅机架焊接就位，其安装角度须符合设计要求，保证齿耙清污机的安装水平度小于1/1000mm，然后再拧紧地脚螺母（如无预埋钢板，可用膨胀螺栓固定）。

  （3）卸区安全罩，放松涨紧链轮，卸下减速机端链条，通电试运转，看减速机的转向是否与安全罩上所示肩头方向相一致，严禁反转。

  （4）用张紧链轮调整链条松紧度，并用张紧螺杆调整耙齿链的松紧度。

  （5）检查减速机的润滑油是否到油面线，不足时用46号机械油加至油面线。（设备 次运转应先加注46＃机油至减速机油位线）

  （本机已加油脂，每年更换一次）

  （6）装好安全罩，接通电源空载运转，应无抖动、卡阻及异常噪声，空载实验运转后，再投入负载运转。

  2、常见故障及排除方法

  （1）在运转中出现电机正常运转面耙齿不运转。

  故障原因：设备过载而导致过载安全销被切断。

  排除方法：

  （1）将安全罩卸去更换过载安全销；

  （2）查清设备过载原因，主要看是否有杂物卡住耙链；

  （3）如有杂物卡住耙链，清除杂物后方可开机；

  （4）耙具链中链板条磨损，须更换链板条。

  更换步骤：

  （1）用两根铁棒将耙齿链卡住。

  （2）用卡簧钳将须更换链板条的耙齿链上的卡簧卸去。

  （3）将两根耙齿链销轴抽出，更换上新的链板条，再将销轴插入，依次将卡簧装上。

  （4）装好检修孔边板即可。

  3、日常维护及保养

  （1）在运转过程中，如有纤维杂物等缠绕在栅条上时，应及时清理，以免影响机器的正常运转。

  （2）在机器正常运转时，每隔两个月，须用黄油枪在各润滑部位的油嘴中注一次钙润滑脂。
