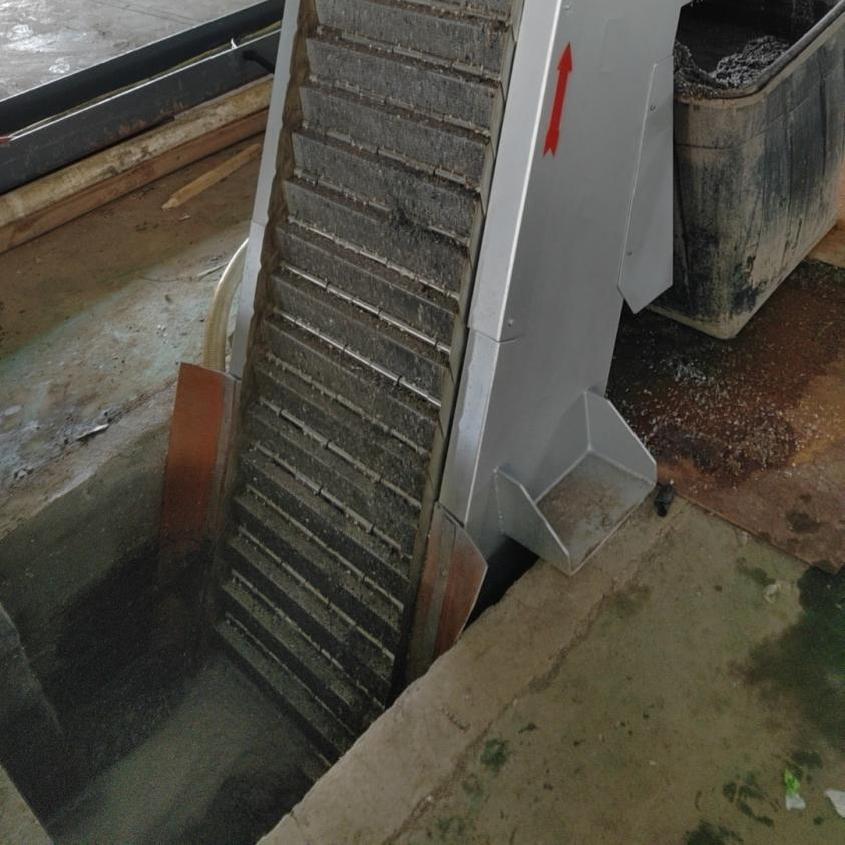

用途：旋转式阶梯网板格栅

    内进流网板细格栅适用于固液分离工艺中，可广泛应用于市政污水如新建、改造、水质升级、技术改造、更新换代的污水处理厂的预处理工艺和再生水深度处理工艺；工业污水如纺织、造纸等工艺及之涞水预处理工艺。

 主要用途与适用范围：

    是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可后续处理工艺的有效实施。

    技术参数：


 主要结构及特点：

    内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，阶梯式网板格栅自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。

    内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。

    内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

  阶梯式网板格栅结构原理：

    网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

    减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。

1、首先要根据沟渠的宽度一般单台除污机工作宽度不大于2m，超过时可采用多台。

2、根据沟渠的深度设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。回转式格栅机在安装时采用整机吊装，在集水井两侧无需设置其他支撑。只要在地平上预埋200×250×12mm钢板两块，安装时将机架两侧的支撑钢板与其焊接为一体即可。

3、根据污水的性质和污物量的多少比如在河道取水泵站和雨水泵站中，宜采用适用于粗、中格栅除污机。在污水泵站宜采用适用于中格栅的除污机。在污水厂进水泵房中，宜采用适用于中、细格栅的除污机。如果污物量多，可采用抓斗容积大或多斗的除污机，这样才能满足要求。

4、回转式机械格栅除污机的安装和主机放置高度除污机的安装分整机安装和分体安装两种。一般安装角度为70°~90°，大多数除污机适用于倾斜安装，少部分适用于垂直安装。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。
