- 品牌：兰江水
- 货号：202353-4
- 价格： ￥16000/台
- 发布日期： 2023-05-03
- 更新日期： 2025-03-24
| 外型尺寸 | 800*900*3000mm |
| 品牌 | 兰江水 |
| 货号 | 202353-4 |
| 用途 | 污水处理厂 |
| 型号 | GSHZ-400 |
| 制造商 | 南京兰江水处理设备有限公司 |
| 是否进口 | 否 |
GSHZ型回转式格栅除污机
使用说明书前言
为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书。
本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故的责任。如有疑问，请即与本公司驻当地办处联 。
不锈钢回转式格栅机厂家设计报价
-
维护和检修电控柜或电机时应切断电源。
-
用途、特点及工作过程。
-
不锈钢回转式格栅机厂家设计报价。
用途
GSHZ 列回转机械格栅广泛用于给排水工程，拦截水中的漂浮物或进行杂物的分离，保证水泵和后续工序安全运行。
型号表示方式：
产品简介：
格栅机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中
*的设备，是目前国内普遍采用的固液筛分设备。
产品特点：
1、自动化程度高,分离效率高,噪音,动力消耗。
2、耙齿采用不锈钢材料制造,耐腐蚀耐高温性能好。
3、耙齿组合成栅条面，外加不锈钢护板，不会堵塞。
4、耙齿节距有100、150两种规格150节距适用于大栅隙。
5、可按需要，配制各种栅隙。栅隙从1-50mm可供选用。
6、机宽从300-3000mm供用户选型。
7、整机一体安装，运转精度高。
注：耙齿式除污机|回转式机械格栅安装时采用整机吊装，在集水井两侧无需设置其他支承，只要在地平上预埋620×150×16mm钢板两块，安装时将机架两侧的支承钢板与其焊为一体即可。
技术参数和选型:
1. 和耙齿规格：设备按外形宽尺寸分GSLY300-1500型，并联机为GSLY-1600-3000型。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm八种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒度大小来选型，同时选配不同栅隙的耙齿。
2.格栅除污机长短规格 设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。
产品规格：
|
参数尺寸 |
GS-LY-300 |
GS-LY-500 |
GS-LY-800 |
GS-LY-1000 |
GS-LY-1100 |
GS-LY-1500 |
|
安装角度 |
60°～75° |
60°～75° |
60°～75° |
60°～75° |
60°～75° |
60°～75° |
|
耙齿节距(mm) |
100 |
100 |
100 |
100 |
100 |
100 |
|
电机功率(kv) |
0.75 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|
过水流量(T/h) |
4500 |
5200 |
7100 |
17400 |
19400 |
24000 |
|
液体流量(m/s) |
> 0.3 |
> 0.5 |
> 1 |
> 1 |
> 1 |
> 1 |
|
有效机宽(mm) |
300 |
500 |
800 |
1000 |
1100 |
1500 |
|
水槽宽度(mm) |
400 |
600 |
900 |
1100 |
1200 |
1600 |
|
设备总宽(mm) |
600 |
800 |
1100 |
1300 |
1400 |
1800 |
|
水槽深度H(mm) |
1000～8000 |
1000～8000 |
1000～8000 |
1000～8000 |
1000～8000 |
1000～8000 |

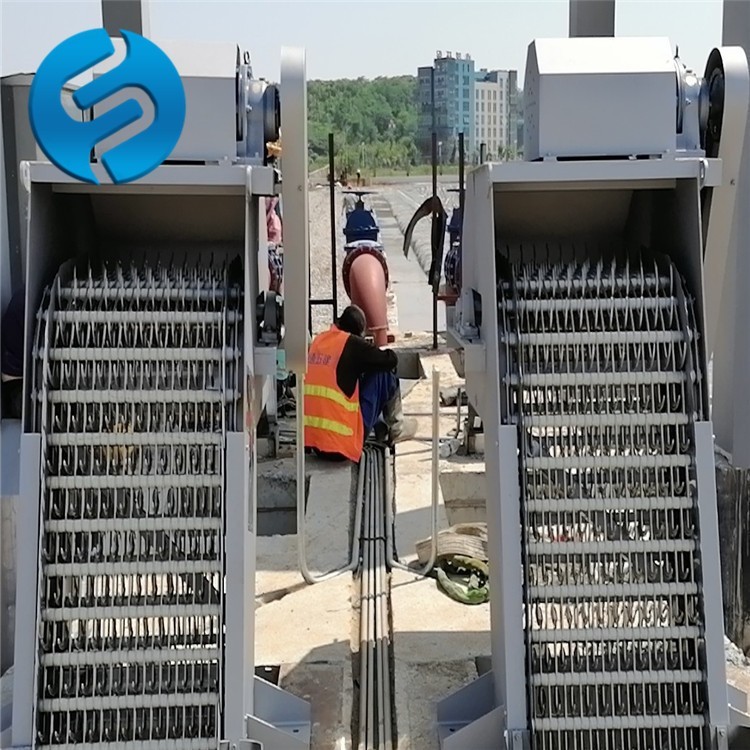

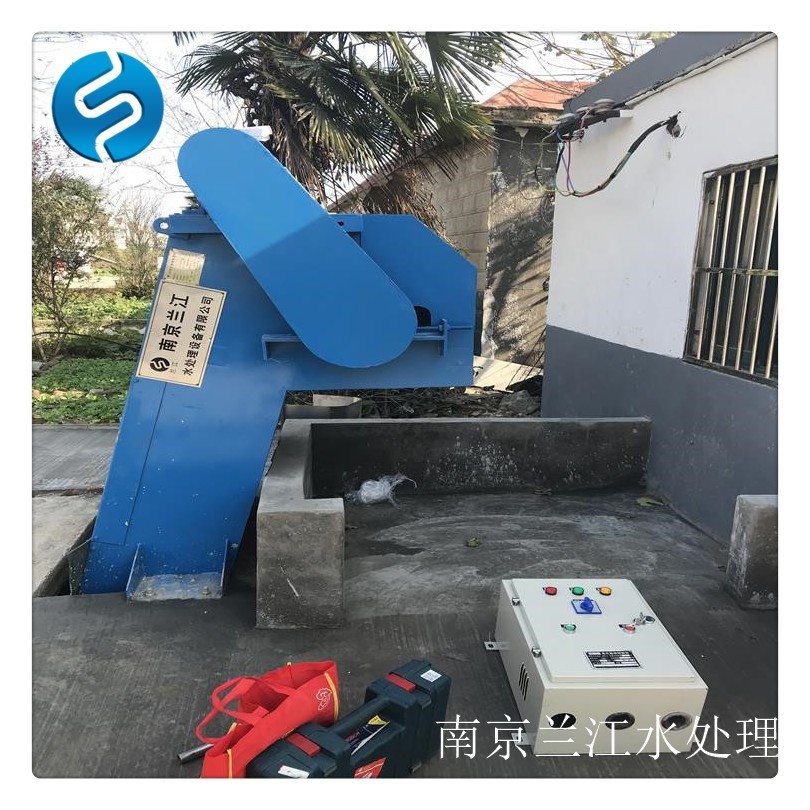

设备运行演示图
