絮凝池双层框式搅拌机-南京兰江水处理设备有限公司

絮凝池双层框式搅拌机

品牌：南京兰江

货号：20240401-3

价格： ￥15000/台
发布日期： 2024-04-01
更新日期： 2025-03-18

产品详请

外型尺寸	1200mm
品牌	南京兰江
货号	20240401-3
用途	污水处理厂
型号	JBk-1200
制造商	南京兰江水处理设备有限公司
是否进口	否

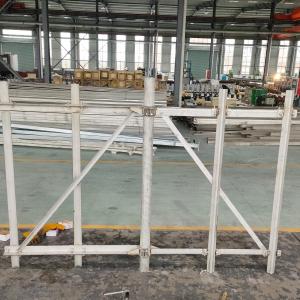

絮凝池双层框式搅拌机结构应用
框式搅拌器与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。
絮凝池双层框式搅拌机一般使用于粥状物料的搅拌，搅拌转数以60-130r/min为宜，适用的高黏度为200～300Pa·s。

JBK型框式搅拌机主要技术参数及安装尺寸:

型号参数	池子尺寸m		搅拌机尺寸mm			电动机动率KW			转速r/min
型号参数	A×B	H	D	h0	h1	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
JBK-1700	2.2×2.2	3.4	1700	2600	400	0.75	0.37	0.37	8	5.2	3.9
JBK-2875	3.25×3.25	4	2875	3500	350	0.75	0.37	0.37	5.2	3.9	3.2
JBK-3000	3.5×3.5	3.55	3000	2200	550	0.37	0.25	0.18	3.9	2.5	1.8
JBK-3580	4.3×4.3	4	3580	1200		1.1	0.75	0.55		2.5	1.5
JBK-3580	4.7×4.7	3.4	3580	1400		1.1	0.75	0.55		3.2	2.5

选型注意事项：

在用于高粘度流体的搅拌时，随流体粘度的增高，罐内的流动减少，由传动装置传入的能量作为叶轮和流体的摩擦(剪切)消耗掉的比例增大。从搅拌效果看，在叶片近旁有液体的交换，然而在轴的附近则存在几乎不起搅拌作用的部分，使用变形框式叶轮(在框式上增加斜叶横梁或立叶)，可视情况改善，然而仍不能全部解决问题。要使高黏度流体*流动非要用螺带式叶轮那样具有强制液体进行挤出流动的叶轮然而，与螺带式叶轮相比，锚式叶轮的价格低，在叶径和转速相同时，锚框式搅拌器仅为螺带的2/3，因此对那些不特别强调混合效果的场合，往往选用锚式叶轮。

碳钢衬胶框式搅拌机安装与调试

a）安装前将搅拌轴安装轴承位置涂黄油（如有轴承）；

b）将机架安装在混凝土或工作桥上；

c）安装减速机；

d）用联轴器将搅拌轴与减速机轴相联接；

e）用紧定螺钉将联轴器与两轴并紧；

f）安装桨板（如是多层桨板，其间距可根据工艺定）；

g）整机运行调试，注意旋转方向。
